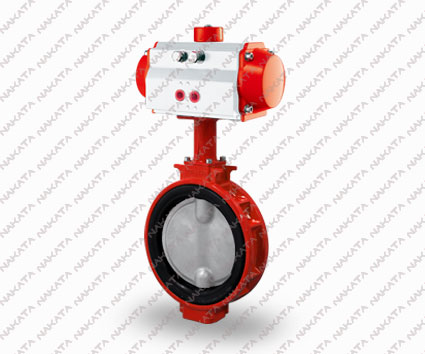

铝合金蝶阀
商品编号:0033




PDF Download:
  产品属性   产品描述



NKT铝合金碟阀具有良好的密封性能:
NKT研发的"S"型阀板,可以确保其与橡胶衬垫之间实现均匀而紧密的接触,从而具备了优良的密封性能,大大减小开关力矩,有助于延长橡胶密封圈的使用寿命。
NKT阀座具有以下性能:
① 更宽的阀板与阀座接触面,使之具备良好的密封性能。
② 自身加强型双背筋,可极大减少阀门操作过程中故障发生的频率,有效保证其操作稳定。
③ 安装在阀杆的顶部和底部的阀杆密封轴承,可获得稳定的密封功能。
④ 无密封圈式法兰密封联接,可以方便进行阀门安装。
通径:2"~24"(DN50~DN1200)
连接方式:对夹、多孔对夹
阀体材料:铝合金、球墨铸铁、不锈钢
阀板材料:球铁尼龙覆层、球铁电镀、不锈钢、铝青铜
结构长度:ISO5752 EN558-1 API 609 GB 12221-89
阀门设计符合:GB 12238标准
阀门测试根据ISO 5208
1)紧密度:1.1xPN
2) 阀体耐冲击力:1.5xPN
密封材料及工作温度:
三元乙丙橡胶EPDM:-35~+135℃
丁腈橡胶NBR:-25~+90℃
聚四氟乙烯PTFE:-40~+200℃
氟橡胶FPM:-29~+205℃
适合法兰:PN6/10/16;ANSI CLASS 125/150/300/600/1200;JIS 5/10/20
工作压力:2"~12" ANSI CLASS 125/150;14"~48" ANSI CLASS 125 ; DN50~DN1200 PN16

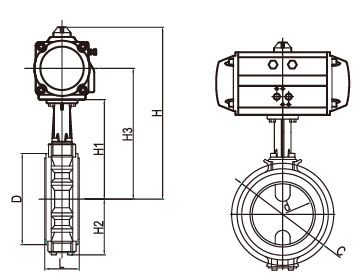

  详细参数


订货号 尺寸 阀体材质 阀板材质 阀座 连接方式
Order No . Size Body Material Plated Material Valve Seat Connection Style
NKT-810 2"-24" Ductile Cast Iron Ductile Iron Nylon EPDM/NBR Wafer
NKT-811 2"-24" Ductile Cast Iron Stainless steel EPDM/NBR Wafer
NKT-812 2"-24" Ductile Cast Iron Ductile Iron Panel EPDM/NBR Wafer
NKT-813 2"-24" Ductile Cast Iron Aluminum Bronze EPDM/NBR Wafer

 NKT-814

 2"-24"

 Ductile Cast Iron

 Ductile Iron Nylon

 PTFE

 Wafer

 NKT-815

 2"-24"

 Ductile Cast Iron

 Stainless Steel

 PTFE

 Wafer

 NKT-816

 2"-24"

 Ductile Cast Iron

 Ductile Iron Panel

 PTFE

 Wafer

 NKT-817

 2"-24"

 Ductile Cast Iron

 Aluminum Bronze

 PTFE

 Wafer

 NKT-818

 2"-24"

 Aluminum Alloy

 Stainless steel

 EPDM/NBR

 Wafer


Manual/worm gear:"W"; Electric on-off:"J"; Electric contact:"K"; Electric intelligent:"Z"
Pneumatic Double:"D"; Pneumatic Single:"S"; behind the "NKT".
