NKT铝合金蜗轮蝶阀
商品编号：0034




PDF Download:
  产品属性   产品描述



NKT铝合金碟阀具有良好的密封性能:
NKT研发的"S"型阀板，可以确保其与橡胶衬垫之间实现均匀而紧密的接触，从而具备了优良的密封性能，大大减小开关力矩，有助于延长橡胶密封圈的使用寿命。
NKT阀座具有以下性能:
① 更宽的阀板与阀座接触面，使之具备良好的密封性能。
② 自身加强型双背筋，可极大减少阀门操作过程中故障发生的频率，有效保证其操作稳定。
③ 安装在阀杆的顶部和底部的阀杆密封轴承，可获得稳定的密封功能。
④ 无密封圈式法兰密封联接，可以方便进行阀门安装。

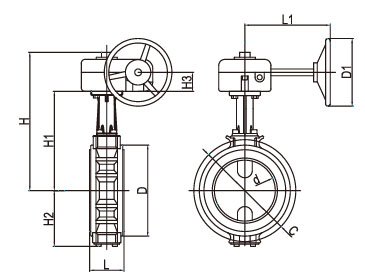

  详细参数

Model d H H1 H2 H3 L D C D1 L1 E F Worm Gear
DN Inch 10K Class 150 PN16
50 2 50 179 132 66 18.5 43 93 120 120.5 125 80 121.5 29 28 No.0
65 2 1/2 65 188 141 74 18.5 46 118 140 139.5 145 80 121.5 29 28 No.0
80 3 80 211.5 149 83 23.8 46 129 150 152.5 160 110 135 36.4 40.3 No.1
100 4 100 222.5 160 94 23.8 52 149 175 190.5 180 110 135 36.4 40.3 No.1
125 5 125 257 194.5 122 23.8 56 184 210 216 210 110 150 36.4 40.3 No.1
150 6 150 269.5 207 135 23.8 56 214 240 241.5 240 110 150 36.4 40.3 No.1
200 8 196 310 233.5 161 32 60 258 290 298.5 295 170 185 51 62.9 No.2
250 10 246 405 328 218.5 32 68 316 355 362 355 170 180 51 62.9 No.2
300 12 295 430 353 243.5 32 78 367 400 - 410 170 180 51 62.9 No.2
