| 产品属性 | 产品描述 | ||
 |

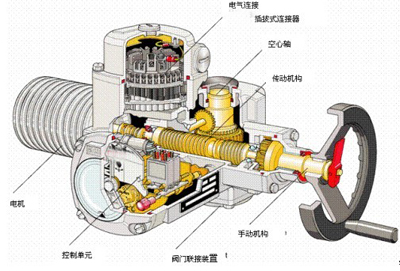

电机一体化控制单元由以下几个模块组成： 1. 用于控制电机电源的换向接触器 2. 操作和信号电路板 - 带有初级熔断器，和用于将现场按钮发出的控制命令传递到电子电路的继电器；应客户的要求还可带上做为任选件的指示灯 3. 接口板 - 带有用于隔离内部信号和外部信号之间电位差的光电隔离器，继电器和发光二极管指示灯。 4. 以SMD技术设计的逻辑板 - 其上装有C-MOS场效应管。它提供了对内部信号和外部信号之间的连接进行编程以及用DIP开关设定电机控制的可能性。 5. 连接执行器本身和电机一体化控制单元NKT插拔式电气连接器。 6. 为用户接线而提供的NKT插拔电气连接器 7. 带有现场/远程旋转器和按钮的现场控制面板。 8. 为整个一体化电机控制单元供电用的电源供应单元。 9. 电机一体化控制单元NKT的模块化设计结构使得对其配置的修改变得非常容易。 |
||
| 详细参数 | |
 |
|
| 其安装方向可以每隔90°任意选择。 通过现场控面板可以进行Remote（远方）-Off（停机）-Local（现场）的转换，并且有“开 - 关 - 停”操作按扭和全开、全关位置到位指示灯及故障指示灯。 工作温度：工作温度范围为 – 相对湿度：￡ 95%。 外壳防护等级：IP 67, 潜水型。（执行器可以在水下 外观：外层为防腐渗铁云母层，面板和铭牌光滑平整。 输入阻抗为250V。关断型执行器可接受中控室的脉冲信号或干接点信号的控制。 调节精度（死区）：0.5%~2.5%可调。 执行器的控制和反馈信号可直接接受或送到DCS系统中，中间不需要增加任何转换和隔离设备。 执行器与控制室之间的电缆连接最多为：指令信号、位置反馈信号、动力电源、接点信号和执行器故障信号。 一体式电源控制板：用户只需提供动力电源，内部控制电源由执行器一体提供。 断信号保护功能：断信号时，运行到全开、运行到全关、停在原位等三种保护功能可由用户在现场设定。 故障保护和报警功能：具有过压/欠压、过流、缺相和错相自动更正等保护功能。对于以下故障，提供报警接点输出：错相、缺相、中途过力矩和马达过热保护动作等。 绝缘电阻： 输入端子与机壳间 / 20 MV电源端子与机壳间 / 50 MV输入端子与电源端子间 / 50 MV |
|
