NKT 单边由令球阀 商品编号：0085

	产品属性		产品描述
			尺寸：1/2"~2" 规格：ANSI, JIS,DIN 材质：PVC 垫座：PTFE O环：EPDM, FPM 接口：Socket, Threaded 工作压力：150 PSI 流量损失小，密闭性佳 体积小，占用空间小 可埋入铜柱加装自动控制器

	详细参数

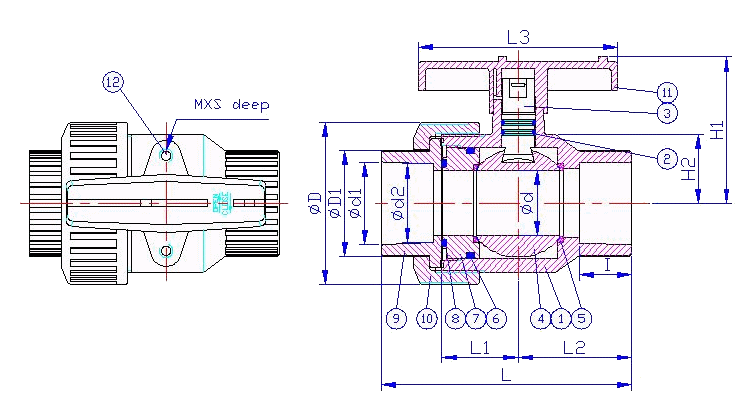

	NO. PART MATERIAL Q'TY 1 本体(BODY) UPVC 1 2 O环(STEM O-RING) EPDM,FPM 2 3 中心柱(STEM) UPVC 1 4 球(BALL) UPVC 1 5 垫座(SEAT SEAL) PTFE 2 6 O环(CARRIER O-RING) EPDM,FPM 1 7 内特普(SEAL CARRIER) UPVC 1 8 O环(UNION O-RING) EPDM,FPM 1 9 特普(END CONNECTOR) UPVC 1 10 螺帽(UNION NUT) UPVC 1 11 把手(HANDLE) ABS 1 12 埋入铜柱(INSERTED NUT) C3604 2 SIZE NOM 1/2" (15mm) 3/4" (20mm) 1" (25mm) 1-1/4" (32mm) 1-1/2" (40mm) 2" (50mm) JIS Ød1 22.3 26.3 32.33 38.43 48.46 60.56 Ød2 21.7 25.7 31.67 37.57 47.54 59.44 I 22.2 25.4 28.6 31.8 34.9 38.1 ANSI Ød1 21.54 26.87 33.65 42.42 48.56 60.63 Ød2 21.23 26.57 33.27 42.04 48.11 60.17 I 22.22 25.4 28.58 31.75 34.93 38.1 DIN Ød1 20.3 25.3 32.3 40.3 50.3 63.3 Ød2 20.1 25.1 32.1 40.1 50.1 63.1 I 16 19 22 26 31 38 thd./in NPT 14 14 11.5 11.5 11.5 11.5 BSPT 14 14 11 11 11 11 ØD 45 55 66 81 96 119 ØD1 31 37 44 54 65 78 Ød 13 18 23 30 38 48 L 96 112 122 140 150 183 L1 30 37 39 44 46 56 L2 41 47 51 57 65 83 L3 78 92 100 110 121 147 H1 48 58 65 76 88 108 H2 20.5 26 33 38 40 51 S 7 8 11 11 11 15 F 30 33 40 47 52 70 M M5 M6 M6 M8 M8 M8
